Пояснения к чертежам упаковки из гофрокартона
Размеры упаковки
Если иное не задано, все размеры считаются внутренними и выраженными в миллиметрах по типу:
Длина (L) x Ширина (B) x Высота (H)
при этом:
Длина (L) – максимальный размер открытой упаковки
Ширина (B) – минимальный размер открытой упаковки
Высота (H) – размер от верха открытой упаковки до дна.
Размеры L, B, H заданы на каждом эскизе упаковки, для некоторых вариантов числовое значение размера B может быть выражено числовым значением размера L.
Размеры должны измеряться в стандартных условиях (температура, давление и т.д.), на развернутой поверхности, от центра гиба материала, принимая во внимание его толщину.
Для упаковки телескопического типа (с крышкой) высота крышки (h) задается как дополнительный размер в дроби:
355 х 205 х 120/40
(L) (B) (H) (h)
Так же четвертым размером дается величина перекрытия при вариантах перекрывающейся упаковки.
Размеры листов
Размеры листов, если иное не задано, выражаются в миллиметрах по примеру:
1-й размер х 2-й размер,
где 1-й размер – размер вдоль линий клея на листе
2-й размер – размер поперек линий клея на листе.
Обозначение вариантов
Некоторые коробки могут иметь производные от них варианты. В этом случае к базовой версии должен быть добавлен суффикс, обозначающий номер версии, разделенный от основного номера тире.
Пример: 0201-2
У различных производителей могут быть различные версии.

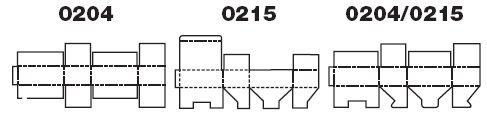

Комбинации видов
В случае, если варианты упаковки происходят из комбинации нескольких базовых стилей, например клапанов, в описаниях могут даваться ссылки на другие типы упаковки. Например – верхний клапан как 0204, нижний клапан как 0215 или также 0204/0215 (верхний клапан, нижний клапан).

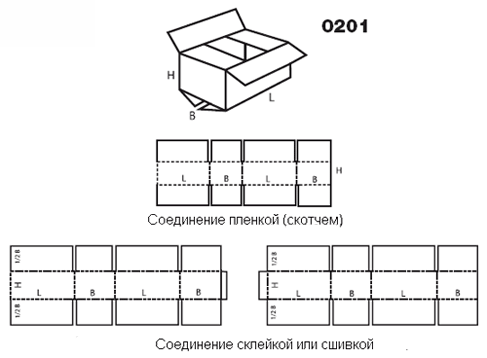

Виды склейки
Варианты разверток могут быть изменены в зависимости от видов склейки при сборке. Если подразумевается склейка клеем или сшивка, то необходимо предусмотреть дополнительные клапаны для склейки, в отличие от склейки скотчем.
Автоматическая или ручная сборка упаковки
Каждый вариант упаковки имеет одно из следующих обозначений:
М – обычно ручная сборка
А – обычно автоматическая сборка
М/А – может быть как ручной, так и автоматической
М+А – комбинация ручной и автоматической сборок.
Обозначения основаны на практических наблюдениях, поэтому применяются для информирования пользователей каталога. Некоторые из видов упаковки, где указано «ручная сборка», могут собираться автоматически.
